👨‍🏭 基本焊接符号 (焊接符号)

基本符号

基本焊接符号将焊缝分为：

• 坡口焊缝。
• “角焊”焊缝。
• 塞焊。
• 槽焊。

通常，符号与要执行的焊接设置相似。

在具有两种焊缝的接头中，这些焊缝符号可以相同或不同。

可以在箭头上方（在箭头的对侧焊接）或在下方（在箭头的同一侧焊接）。

最常用的焊接符号如下图所示：

(1)：坡口焊缝。

(2)：其他类型：“角焊缝”（角焊缝）、塞焊、槽焊。

“角焊”焊缝符号，V、K、J 的一半坡口焊缝总是用垂直于符号左侧的腿表示。其他不太常见的 焊接符号 也是如此。

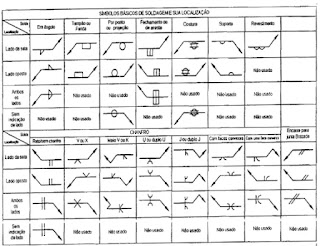

下图总结了基本的 焊接符号：

角焊缝（或“角焊”焊缝）

“角焊”焊缝用于“T”形接头，但也可用于重叠或边缘接头（参见下面深色焊缝的示例）。

如其符号所示，角焊缝是横截面近似三角形的焊缝。

关于定位和尺寸调整的重要信息：

• 符号的垂直边始终在左侧，与焊缝方向无关。
• 焊缝的尺寸（尺寸）必须写在符号的左侧。
• 如果（同一焊缝的）两侧尺寸相同，则只需告知一个尺寸。
• 即使不常见，仍然可以使用不均匀的“角焊”焊缝。在这些情况下，必须告知两条腿的尺寸，并且符号将指示哪一边最大。
• 焊缝长度在符号右侧给出。如果未告知长度，则焊缝必须一直延伸到焊接方向发生突然变化，如在板材末端（如下图所示）：

• 定位焊的尺寸显示在符号的右侧，首先显示焊缝的长度，然后是间距。千万不要忘记这两个维度之间的“痕迹”。另请注意，间距是指焊缝中心之间的距离。

坡口焊缝

坡口焊缝通常用于对接接头或端对端接头（参见下图中的示例）。

然而，它们也用于角接头，这是专业人士之间非常混乱和误解的原因。

是的，角接头可以有坡口焊缝。

当焊缝沉积在斜面上，穿透并熔化母材时，我们说它是坡口焊缝。

我将在另一篇文章中介绍角接头中坡口焊的示例

塞焊和槽焊

这些焊缝用于连接重叠零件，其中一个它们有孔，无论是圆形（塞焊）还是细长的（槽焊）。

填充金属沉积在这些孔中，它穿透并熔化母材，形成焊缝。

“背衬”焊缝

进行焊接的目的是创建“背衬”焊缝。

它最常见的用途是表示焊接应该在一侧进行，而在另一侧进行气刨。当凿边也被焊接时，焊接就完成了。

堆焊

此符号用于表示所讨论的表面需要堆焊。这种涂层可用于防止腐蚀（“包覆”）或磨损。
